ĐỒNG BỘ THỜI GIAN VCL-2145-D, GPS / GNSS CHUẨN PTP VÀ NTP

.    Bộ thu tín hiệu GPS làm việc hiệu quả, tin cậy

.    50 kênh GNSS, tần số L1, bộ nhận mã C/A

.      Chuẩn ITU-T G.811 / Stratum 1 tuân theo giao thức (PR) Primary Reference khi kết nối cố định với một vệ tinh

.      Chuẩn ITU-T G.812 tuân theo chức năng holdover

.      Định dạng bản tin SSM Message tuân theo ITU- T G.704. Có tùy chọn GR-378-CORE cho mạng SONET

.      GPS được khóa chuẩn G.703 theo tốc độ1.544Mbits, 2.048MBits, 2.048 MHz 1 PPS và 1 PPM đầu ra

.      Có 1/5/10 MHz, 1 PPS, 1 PPM và IRIG-B đầu ra

.      ToD tuân thep chuẩn NMEA 0183 (Cổng DB9)

.      4 cổng x 10/100/1000BaseT NTP

.      1 cổng bổ sung  x 10/100 BaseT NTP chogiao thức IPv4 / IPv6

.      Công nghệ Leap Second Correction Support

.      Có thể vận hành song song IPv4 và IPv6

.      Bảo mật MD5 cho máy khách NTP.

.      Chuẩn 802.1Q VLAN cho cổng  NTP

.      Công nghệ chống nghẽn: đạt mức CW6 level

.      Bảo mật SSH, Telnet, Radius, SNMP V2 MIB, Password

.      Hỗ trợ tùy chọn 1+0 (VCL-2145, không có GPS dự phòng) và 1+1 (VCL-2145-D, có GPS dự phòng)

.      Tiếp điểm bảo vệ chống sét chuẩn Telcordia GR-1089-CORE.

.      Cổng tiêu chuẩn RJ45 và BNC connectors cho tất cả đầu vào, đầu ra

.      Màn hình LCD back light

.      Các lựa chọn GNSS:

.      GPS, GLONASS, PS+GLONASS và GPS+GLONASS+SBAS

.     Đồng bộ qua mạng di động UMTS, GPRS, 3G và LTE

.     Sử dụng cho nhà máy điện, trạm điện và các công trình phân phối điện.

.     Đồng bộ qua wi-fi

.     Phân bổ thời gian (ToD) và tần số cho các công ty năng lượng trong mạng lưới mạng.

.     Đồng bộ mạng bảo mật.

.     Đồng bộ sân bay và các mạng lưới không lưu

.     Đông bộ cho hệ thống đường tàu hỏa

.     Đồng bộ quản lý phương tiện  giao thông.

.     IEEE – 1588v2 PTP Grandmaster

.     High bandwidth NTP Server băng thông tốc độ cao, hỗ trơ 5000 NTP requests /giây

.     Tùy chọn nguồn dự phòng AC/DC

Sản Phẩm	Miêu tả
VCL-2145D, GPS Primary Reference (PRC) G.811 Clock, PTP 1588v2 Grandmaster và NTP Server ( 1+1 cổng và  1+0  bộ nhận GPS)	Có thể được sử dụng trong nhiều ứng dụng  nhờ có G.811, Primary Reference (PRC) Clock và NTP Provides 1PPS, 1PPM, NMEA, 1/5/10MHz, 2.048MHz, 2.048Mbits with SSM, 1.544Mbits  outputs Tần số đầu ra có công nghệ chống nhiễu OCXO và lựa chọn  Rubidium (G.812) Holdover Clock. Lựa chọn vệ tinh GNSS: GPS, GLONASS, GPS+GLONASS, GPS+SBAS (ISRO-GAGAN)

1.Bộ nhận:

. 50 kênh nhận GNSS

. Có các lựa chọn 1+0 và 1+1 bộ nhận GPS cho ứng dụng GNSS.

. GNSS  L1 frequency,bộ nhận mã C/A  Code

. Thời gian đồng bộ:

. Acquisition time – Hot Start: 1 giây

. Acquisition time – Warm Start: 28 giây.

2.Quản lý truy cập hệ thống:

. Telnet, SSH, RADIUS

. Giao diện quản lý CLI (HyperTerminal or VT100)

. SNMP V2 Traps (Có cung cấp file MIB)

3.Phần mềm cấu hình:

. CLI, lệnh tiếng Anh

. GUI (Graphical User Interface) – Windows

4.Tùy chọn đồng bộ chuẩn G.812:

. Rubidium Oscillator

. OCXO (Oven-Controlled Crystal Oscillator)

5. NTP Server:

. Giao thức NTP: NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4

. Giao thức IP: IPV4, IPV6

. Giao thức thời gian: (RFC 868)

. Giao thức Daytime: (RFC 867)

. Đồng bộ theo chuẩn IEC61850:sử dụng giao thức NTP/ SNTP

. Có thể xử lý đồng thời 5000 requests/giây.

. Hỗ trợ cổng mạng LAN

IEEE-1588 PTP Grandmaster:

. Tuân theo chuẩn IEEE-1588 v2 (2008)

. Các profile được hỗ trợ: Telecom Profile, Power Profile

. Độ chính xác tần số: +/- 50ppb referenced to GPS

. Độ chính xác thời gian: < 50ns

6.Cổng kết nối:

. Cổng RS-232C Connector

. Cổng USB Connector

. Cổng 10/100BaseT Ethernet

. 1 tiếp điểm bảo vệ x Alarm Relay Contact

7. Bảo mật:

. Mật khẩu

. Bảo mật truy cập qua SSH V2

. RADIUS

. Mật khẩu

. Bảo mật truy cập qua SSH V2

8.Nguồn vào:

2 nguồn dự phòng

. 1+1 DC 24V power

. 1+1 DC -48V power

. 1+1 DC 110/125V DC power

. 1+1 AC power (100 to 240V AC, 50/60 Hz)

9. MTBF:

MTBF cho VCL-2145 với tùy chọn RbXO:

. Mỗi MIL-HDBK-217F: ≥ 17 năm @ 400C

. MỗiTelcordia SSR 332, Issue 1: ≥ 20 năm @ 400C

MTBF cho VCL-2145 với tùy chọn OCXO:

. Mỗi MIL-HDBK-217F: ≥ 21 năm @ 400C

. Mỗi Telcordia SSR 332, Issue 1: ≥ 24 năm @ 400C

. AC hoặc DC

10. Công suất tiêu thụ:

Khi sử dụng OCXO:

. < 25W khi khởi động,

. < 18W ở trạng thái bình thường 23°C

Khi sử dụng Rubidium OScillator:

. < 40W khi khởi động,

. < 32W ở trạng thái bình thường 23°C

11. Môi trường vận hành ổn định:

Khi vận hành:  -10°C đến +60°C (Thông thường: +25°C) Cold start -0°C

Lưu kho:          -20°C đến +70°C

Độ ẩm:             95% không ngưng sương

12. Hiệu suất đồng bộ – GPS / GNSS:

. Khi cố định GPS / GNSS độ chính xác:

< 50ns (ở nhiệt độ ổn định) < 90ns (ở nhiệt độ không ổn định, -5°C đến +55°C)

13. Độ chính xác tần số:

. Chất lượng chuẩn G.811 khi cố định GPS / GNSS<1×10-11 (trung bình 24 giờ)

14.Đặc điểm kỹ thuật ăng ten:

. Loại: kích hoạt

. Cực từ: Quy tắc nắm tay phải

. Dải băng tần: 1575.42 MHz + 10 Mhz

. Độ khuếch đại: 40dB + 4dB

. VSWR: <2.0 Max, 1.0 Typical

. Nhiệt độ vận hành ổn định: -40C đến +85C

. Có bảo vệ chống đảo cực từ

. Từ chối ngoài băng thông: > -60dB @ +50MHz off center (1575.42 Mhz) frequency

. Bảo vệ chống sét: tiêu chuẩn EN61000- 4-5 Level 4.

. LMR400 (hoặc tương đương) Chiều dài cáp – 30, 60, 90, 120  và 150 mét.

15.Đầu vào đồng bộ tần số ngoài:

Đầu vào	Số lượng	Giắc nối
2.048 Mhz, 75 Ohms	1	BNC
10 MHz, 50 Ohms	1	BNC
2.048 Mbps	1	BNC

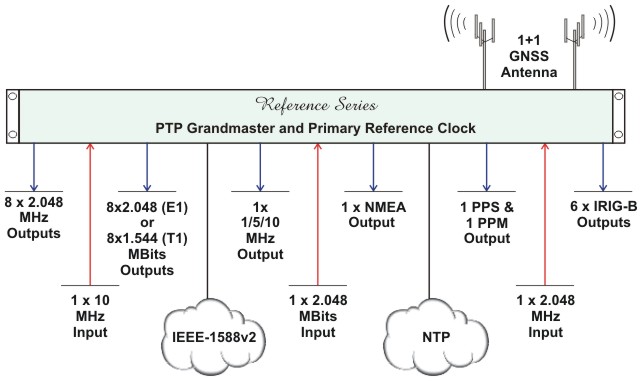

16. Chuẩn tần số và đầu ra ToD*:

Đầu ra:	Số lượng cổng	Giắc nối
ITU-T G.811 chuẩn 2.048 Mbit/s (E1) / 1.544 Mbit/s (T1)	8 (8E1 or 8T1)	RJ45
ITU-T G.811 chuẩn 2.048 MHz, 75 Ohms, khóa pha đến GPS	8	BNC
ITU-T G.811 chuẩn 1/5/10 MHz, 50 Ohms, khóa pha đến GPS	1	BNC
IEEE 1588v2 PTP Grandmaster: 10/100/1000 BaseT	1	RJ45
IRIG-B	6	BNC
1 PPS, khóa pha đến UTC	1	BNC
1 PPM, khóa pha đến UTC	1	3 Pin
Đầu ra TOD (Time-Of-Day) theo chuẩn NMEA0183	1	DB9, RS232C
NTP v4, IPv4 và IPv6 10/100/1000 BaseT	4	RJ45
*ToD Time Of Day
